Serviço NTRIP Caster

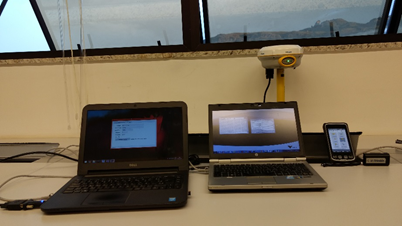

Figura 6: Coletor de dados executando o Trimble Access

​

• Software Visual Studio Express (baixado no site da Microsoft e instalado no notebook servidor);

• Biblioteca RTKLib com o software RTKNAVI, executado nos notebooks clientes para validar a solução.

​

Características do equipamento GNSS Trimble R4

​

No desenvolvimento do trabalho foram utilizados os equipamentos da fabricante Trimble, sendo o sistema GNSS Trimble R4 que é composto de estação base, rover,  rádio externo, coletor e  assessórios [7][8]. Entre as principais características do equipamento estão:

• Sistema com 220 canais e Trimble R-Track tecnologia de localização por satélite;

• Escalável de pós-processamento para VRS para configurações multi-constelação - RTK;

• A flexibilidade de escolher o nível de suporte GNSS que é perfeito para a sua aplicação;

• O sistema RTK Trimble R4 possui GPS L1 e L2 e possibilita o upgrade de GLONASS;

• Baterias para até 11 horas de uso ininterrupto;

• Conexão via bluetooth com dispositivos externos, inclusive com o coletor e smartphones com o aplicativo Trimble Access instalado;

• Possui precisão milimétrica para posicionamento GNSS diferencial, levantamento estático e cinemático, tanto vertical como horizontal, desde que em condições ideais de trabalho;

• Entrada e Saída CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1.

O equipamento é robusto o suficiente para realização de trabalho de campo, possui classificação de grau proteção IP67 além de suportar faixa de temperatura de trabalho de -40°C a 65°C [9].

​

Detalhamento dos Softwares utilizados

​

GPS Configurator

​

O software GPS Configurator foi utilizado para configuração de parâmetros da estação, entre eles a forma de comunicação. No trabalho foi parametrizada a comunicação via porta serial, escolhendo para isso a porta COM5 disponível no computador utilizado e a velocidade da rede (Baud Rate), no caso 38400 bps.

​

Configurando coletor com Trimble Acess

​

Após ser ligado a base do Trimble R4 é necessário estabelecer a sua comunicação com o coletor através do bluetooth utilizando o software Trimble Access. Realizada a conexão é importante observar o número de satélites conectados à base, durante o trabalho este número oscilou entre 6 e 8, inclusive variando com o clima já que por vezes o céu estava com muitas nuvens carregadas. Outro ponto importante a ser observado é o nível de PDOC, sendo que o ideal é que esteja abaixo de sete.

A configuração da base para realização de um novo trabalho e coleta de informações é realizada no software Trimble Access sendo que alguns passos devem ser seguidos:

​

• Configuração do tipo de levantamento

No menu inicial escolha a opção Configuração e em seguida em Estilo de levantamento opte por RTK e Preenchimento (que foi um perfil já existente, com muitas das configurações prontas). No próximo passo, em Opções de Base, escolha o formato RTCM 2 e clique em Aceitar e logo depois em Armazenar. Realizados estes passos a estação base estará configurada para realizar levantamento em RTK (tempo real) no formato RTCM 2.0.



• Criação de novo trabalho

Para iniciar uma medição é necessário criar um novo trabalho no coletor, também utilizando o software Trimble Access instalado no coletor. No menu inicial escolha a opção Trabalhos e clique em Novo Trabalho, defina um nome para seu trabalho e na sequencia clique em Aceitar e logo depois em Medir.

​

• Iniciar medições

Dando início às medições é necessário no menu inicial escolher a opção Levantamento Geral e clicar em Medir, logo depois escolher a opção RTK e Preenchimento e por fim Iniciar Base.



Realizados estes passos o equipamento já estará coletando dados de sua localização em relação aos satélites que estiverem conectados e os disponibilizando via porta serial.
